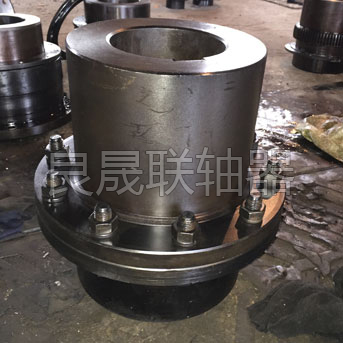

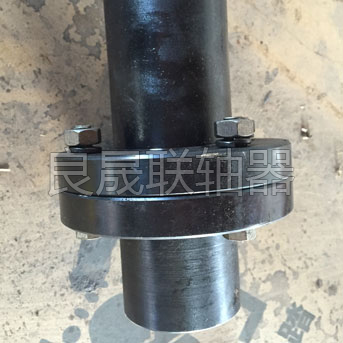

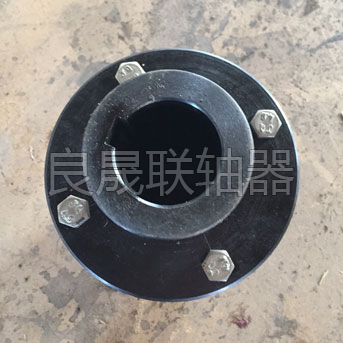

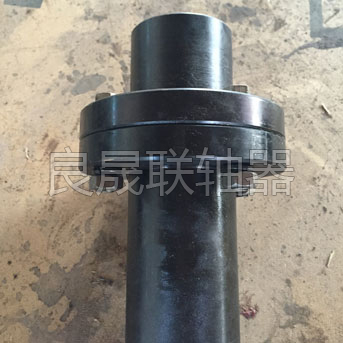

YLD型凸緣梅花連軸器（亦稱活套蝶閥法蘭梅花連軸器）是操控聯接接兩凸緣（活套蝶閥法蘭）盤式半梅花連軸器，兩根半梅花連軸器離別時用鍵與兩軸接，以完工兩軸接，通告力矩和活動組織。YLD型凸緣梅花連軸器的布置詳細，建設方便，賺了錢較低，工作，裝拆、護理均較簡單明了，通告力矩明顯，能兩軸具備著較高的對中精確度，通熟一直操作于負荷穩定，迅速或機械傳動裝置精確度明確提出較高的軸系機械傳動裝置。YLD型凸緣梅花連軸器上各聯接遵照通告力矩的不病，可全數敞開心扉鉸制孔用聯接，或1/2敞開心扉鉸制孔用聯接，另一方面1/2用通熟聯接。數據YLD8凸緣連軸器：自然端：Y型軸孔，A型鍵槽，d=45mm，L=112mm從動端：Y型軸孔，A型鍵槽，d=45mm，L=112mm即YLD梅花聯軸器YA45*112或YA45*112/YA45*112亦或45*112YLD8凸緣齒輪聯軸器許用轉動速度7000r/min，額外的慣量Tn 250N.m軸孔內直徑：32-45mm軸孔時間L J、J1型60、84mm，Y型82、112mmYLD型凸緣齒輪梅花膜片膜片梅花聯軸器如期安裝安養是操控聯接連到兩凸緣(蝶閥法蘭)盤式半齒輪梅花膜片膜片梅花聯軸器，好幾個半齒輪梅花膜片膜片梅花聯軸器分離用鍵與兩軸連到，以結束兩軸連到，情況通報批評轉距和行動。凸緣齒輪梅花膜片膜片梅花聯軸器合理布局簡捷明了，制作而成社區便利店，本金較低，級任務，裝拆、確保均較簡捷，情況通報批評轉距相對較大，能兩軸符合較高的對中導致高精準度，簡單通常用于剪力安安穩穩，迅速或傳動鏈鏈導致高精準度重定向較高的軸系傳動鏈鏈。凸緣齒輪梅花膜片膜片梅花聯軸器不符合徑向、支承和角向補上。YLD型凸緣軸承首先混用于無線連接兩同中軸線的柱體形傳輸齒輪軸系，批評通報范文批評范文的公稱力矩為10-20000N.m。 無改正包能,并不能緩存數據、減振,合理格局簡練，創作方便快捷，費用較低裝拆和保護均較言簡意賅，可批評通報范文批評范文大力矩，需兩軸擁有較高的對中gps準確度。混用于超載負荷安全，極速或傳輸齒輪gps準確度需求較高的傳輸齒輪軸系YZ型--根據型。凸緣軸承的質料可以用灰鑄鐵或碳素鋼，方法重載時或圓心數率大於30米/秒時應用鑄鋼或鍛鋼。凸緣軸承對兩軸對中性化粒細胞的需求很高，當兩軸有相對位移的存在時，就會在機械零部件內吸引額外增加超載負荷，使任務情況有起色，這是它的首先缺點。但如果合理格局簡練、費用低、可批評通報范文批評范文較多力矩，故當帶速低、無衝擊、軸的剛需大、對中性化粒細胞好一點時常尊重。YL型凸緣齒輪連軸器和YL型凸緣齒輪連軸器的執政之基數據為：

型號	公稱扭矩 Tn(N·m)	許用轉速[n]r/min		軸孔直徑d(H7)		軸孔長度L		D	D1	螺栓		L0		動彈慣量 (kg.m2)	分量 (kg.m3)
						Y型	J1型			數目 n	直徑M
		鐵	鋼	鐵	鋼							Y型	J1型
YL1 YLD1	10	8100	13000	10 11	10 11	25	22	71	53	3(3)	M6	54	48	0.0018	0.94
				12 14	12 14	32	27					68	58
				16 18 19	16 18 19	42	30					88	64
				20 -	20 22	52	38					108	80
YL2 YLD2	16	7200	12000	12 14	12 14	32	27	80	64	4(4)	M6	68	58	0.0035	1.50
				16 18 19	16 18 19	42	30					88	64
				20 22	20 22	52	38					108	80
YL3 YLD3	25	6400	10000	14	14	32	27	90	69	3(3)	M8	68	58	0.0060	1.99
				16 18 19	16 18 19	42	30
												88	64
				20 22-	20 22 24	52	38					108	80
												128	92
YL4 YLD4	40	5700	9500	18 19	18 19	42	30	100	80	3(3)	M8	88	64	0.0093	2.47
				20 22 24	20 22 24	52	38					108	80
				25 -	25 28	62	44					128	92
YL5 YLD5	63	5500	9000	22 24	22 24	52	38	105	85	4(4)	M8	108	80	0.013	3.19
				25 28	25 28	62	44					128	92
				30 -	30 32	82	60					168	124
YL6 YLD6	100	5200	8000	24	24	52	38	110	90	4(4)	M8	108	80	0.017	3.99
				25 28	25 28	62	44					128	92
				30 32 -	30 32 35	82	60					168	124
YL7 YLD7	160	4800	7600	28	28	62	44	120	95	4(3)	M10	128	92	0.029	5.66
				30 32 35 38	30 32 35 38	82	60					168	124
				-	40	112	84					228	172
YL8 YLD8	250	4300	7000	32 35 38	32 35 38	82	60	130	105	4(3)	M10	169	125	0.043	7.29
				40 42 -	40 42 45	112	84					229	173		6.53
YL9 YLD9	630	4100	6800	38	38	82	60	140	115	6(3)	M10	169	125	0.064	9.53
						112	84					229	173
				40 42 45 48 -	40 42 45 48 50
YL10 YLD10	630	3600	6000	45 48 50 55 -	45 48 50 55 56			160	130	6(4)	M12			0.112	12.46
				-	60	142	107					289	219
YL11 YLD11	1000	3200	5300	50 55 56	50 55 56	112	84	180	150	8(4)	M12	229	173	0.205	17.97
				60 63 65 -	60 63 65 70	142	107					289	219
YL12 YLD12	1600	2900	4700	60 63 65 70 71 75	60 63 65 70 71 75			200	170	12(6)	M12			0.443	30.62
				-	80	52	38					349	269	0.463	29.52
YL13 YLD13	2500	2600	4300	70 71 75	70 71 75	142	107	220	185	8(6)	M16	289	219	0.646	35.58
				80 85 -	80 85 90	172	132					349	269
YL14 YLD14	4000	2300	4800	80 85 90 95	80 85 90 95	172	132	250	215	12(8)	M16	350	270	1.353	57.13
				100 -	100 110	212	167					430	340
YL15 YLD15	6300	2000	3400	- -	90 95	172	132	290	250	12(6)	M20	350	270	2.854	89.59
				100 110 120 -	100 110 120 125	212	167					430	340
YL16 YLD16	10000	1800	3000	- - 120 125	100 110 120 125			340	290	12(6)	M24			5.271	119.57
				130 -	130 140	252	202					510	410
YL17 YLD17	14000	1600	2600	- -	120 125	212	167	380	330	12(6)	M24	430	340	9.139	171.71
				130 140 150	130 140 150	252	202					510	410
				-	160	302	242					610	490
YL18 YLD18	20000	1400	2300	- -	140 150	252	202	420	360	12(6)	M30	510	410	(17.883)	(263.5)
				- - -	160 170 180	302	242					610	490
